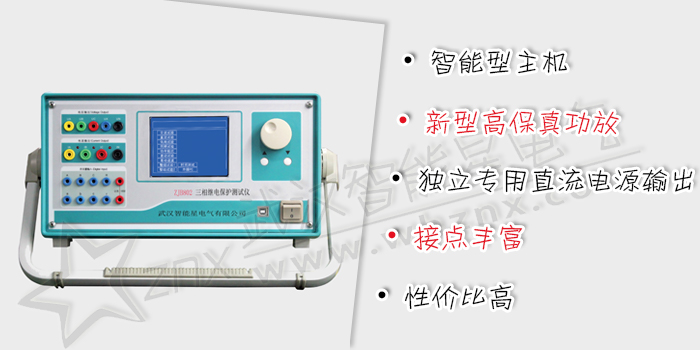

ZJB802 三相繼電保護測試儀
閱讀次數：3853
DL/T 624-1997 《繼電保護微機型試驗裝置技術條件》
可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。
- 智能型主機 主機采用高速高性能數字信號處理器 運算速度快，傳輸頻帶寬，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。
- 單機獨立運行 裝置由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全套中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。
- 聯接電腦運行 通過 Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存儲測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
- 大屏幕LCD顯示屏 本機采用大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
- 傻瓜式”操作 采用先進的控制器“旋轉鼠標”，大大簡化了操作部分的結構，操作簡便、快捷，容易掌握。
- 新型高保真功放 輸出級采用新型大功率模塊式高保真功放部件，既可作電流輸出亦可作電壓輸出，輸出功率大，精度好，可靠性高。
- 電流、電壓直接輸出 相電壓、相電流采用直流型功放輸出方式，可直接輸出交流電壓、交流電流、直流電壓、直流電流，并可變角度、變頻率，可疊加 1-20 次諧波。
- 自我保護 采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
- 具有獨立專用直流電源輸出 裝置設有一路110V 或 220V專用直流電源輸出。
- 接點豐富 具有8個接點輸入和4個空接點輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能自動識別。
- 主機一體化單機結構 采用交流220V電源工作。體積小，重量輕，易攜帶，流動試驗方便。
- 性價比高 屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能和小型測試儀的價位，具有很高的性能價格比。
交流電流輸出：3路，每路40A / 450VA 三相并聯120A
交流電壓輸出：4路，每路120V / 80VA 線電壓240V
輸出精度：0.2% （主量程范圍內）
直流電流輸出：3路，每路±10A/200VA
直流電壓輸出：3路，每路±160V/70VA
輸出精度：0.5% （主量程范圍內）
相 位：0~360°
相位精度：＜0.5°
輸出頻率：（單機） 0~300Hz，（聯機） 0~1000Hz
頻率精度：＜0.01Hz
疊加諧波：（單機）0~6次，（聯機）0~20次
開 入 量：8路
開 出 量：4對
獨立直流：DC110/220V， 額定電流1.5A
尺 寸：360mm*185mm*440mm 重 量：20kg
